2G+3G+4G全網通數字光纖直放站
隨著移動通信網絡的建設和發展，移動通信系統制式種類也越來越多，用戶需要同時進行2G+3G+4G全網絡的覆蓋, 傳統解決方案采用不同網絡制式分別使用不同的設備進行網絡覆蓋，設備數量眾多，安裝空間受限，維護麻煩。公司推出全網通數字光纖直放站，將多種制式的網絡系統合路在一起,一次建設即可完成多個網絡的同時覆蓋,高效滿足運營商或行業的網絡建設需求，有效解決場館、山區、隧道、地下車庫、電梯等場景的覆蓋問題。

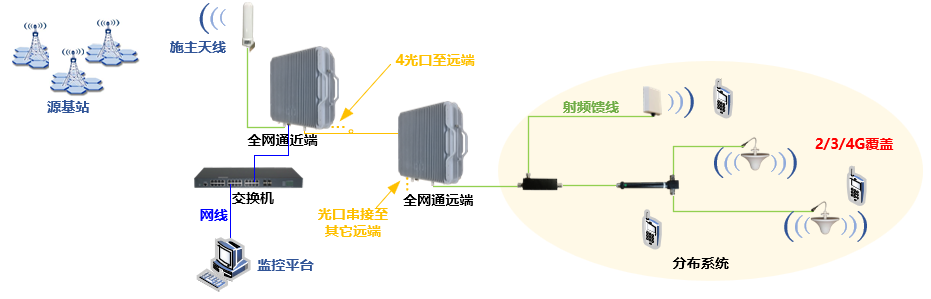

覆蓋示意圖
全網通數字光纖直放站由近端機和遠端機組成，各個系統下行信號經過多工器后，下變頻至中頻信號進入數字板進行數字處理，并通過光纖傳輸?shù)竭h端。遠端數字板進行數字處理后，上變頻至初始頻段，再經功放放大后通過多工器輸出至端口。
近端原理圖

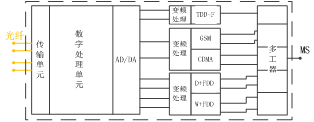

遠端原理圖
全網通數字光纖直放站1臺近端機有四個光口，單個光口可以鏈型連接8臺遠端機，四個光口最多可以拖帶32臺遠端機, 網方式靈活多變，可以點對點組網、星型組網、菊花鏈型組網以及混合組網等，可組成分布式覆蓋系統進行大范圍覆蓋，特別適合于長距離帶狀覆蓋區域。

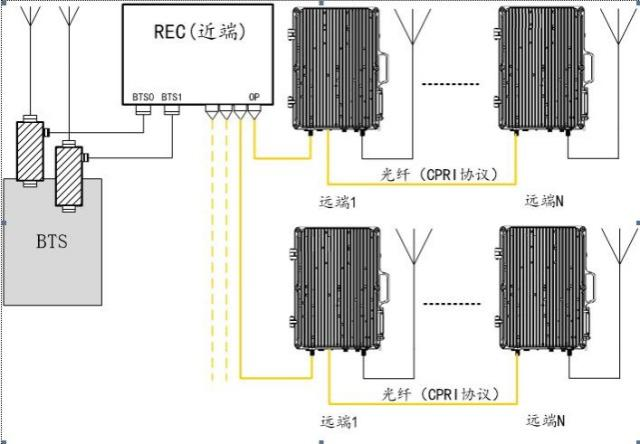

混合組網方式
| 主要技術指標 | 反向 | 前向 | 備注 |
| 工作頻段(MHz) | 824-835 | 869-880 | 電信3G&4G |
| 889-915 | 934-960 | 移動2G&4G+聯通4G | |
| 1735-1785 | 1830-1880 | 聯通4G+電信4G | |
| 1885-1915/2575-2635 | 移動4G | ||
| 1920-1980 | 2110-2170 | 聯通3G&4G+電信4G | |
| 最大輸出功率(dBm) |
GSM/DCS：30±2 其余：27±2 |
37±2 | |
| 最大增益(dB) |
CDMA/GSM：95±2 其余：98±2 |
CDMA/GSM：100±2 其余：103±2 |
|
| 增益可調節范圍(dB) | ≥30 | ||
| 增益調節步長（dB） | 1 | ||
| 增益調節誤差(dB) | 0-10：≤|±1.0| | ||
| 10-20：≤|±1.0| | |||
| ＞20：≤|±1.5| | |||
| 帶內波動(dB) | ≤5 | ||
| 電壓駐波比 | ≤1.5 | ||
| 噪聲系數(dB) | ≤5 | ||
| 傳輸時延 | ≤5 | ||
| EVM | ≤8% | ||
| 光功率（dBm） | ≥-9 | ||
| 光接收靈敏度（dBm） | ≤-20 | ||
| 光傳輸距離（KM） | ≥15 | ||
| 環境要求 | 溫度-25℃～+55℃，濕度≤95% | ||
| 本地監控接口 | RJ-45 | ||
| 遠程監控 | 可選 | ||
| 防護等級 | 近端機鋁合金壓鑄機箱IP65；遠端機鋁合金壓鑄機箱IP65 | ||
★同時支持移動聯通電信2G+3G+4G
★采用全數字化射頻、數字光傳輸處理技術
★采用高速及高動態ADC、DAC技術
★采用大功率高線性功放技術，保證信號不失真放大，降低對基站的底噪抬升
★具有時延自動調整功能
★1臺近端機最多可拖帶32個遠端機
★支持星型、菊花鏈型和混合型組網方式，組網靈活多樣，可實現大面積拉遠覆蓋
★支持本地及遠程網絡監控功能，具有主動告警、查詢、設置各項參數等功能（可選）
★支持以有線或者無線方式連接網管平臺（可選）
★鋁合金機箱符合IP65防護等級，高散熱設計，勝任室外高溫或高寒條件穩定工作
★地下室及電梯井手機信號覆蓋。
★酒店、體育館、辦公樓、娛樂場所等室內場景手機信號延伸覆蓋。
